Компоненты воздушного компрессора — воздушный компрессор с кронштейном электромагнитного клапана в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Подъём и опускание автомобиля
8. Задняя защитная панель шасси в сборе

Снятие 9 шагов

1.

   1

   Отсоедините разъём жгута проводов компрессора (3 шт.).
2. 2

   Отсоедините фиксирующую защёлку жгута проводов компрессора (5 шт.).

3.

   3

   Ослабьте хомут, отсоедините впускную трубку в сборе от компрессора.
4. 4

   Отсоедините крепёжный фиксатор (1 шт.) впускной трубки в сборе.
5. 5

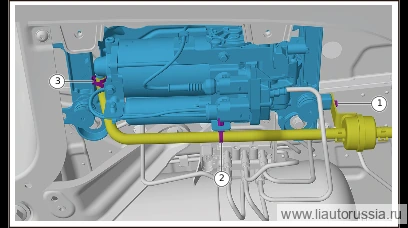

   Выверните крепёжный болт малого кронштейна C жгута проводов компрессора (1 шт.), отведите малый кронштейн C жгута проводов компрессора в сторону.

   🔧 головка 8 мм

6.

   6

   Выверните гайку соединения трубопровода компрессора и электромагнитного клапана, отсоедините трубопровод компрессора и электромагнитного клапана от компрессора.

   🔧 Гаечный ключ 12 мм

7.

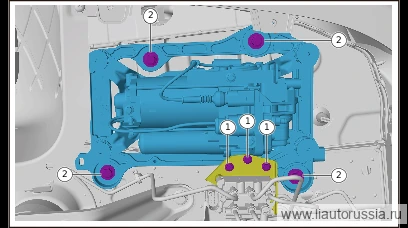

   7

   Выверните крепежный болт кронштейна электромагнитного клапана (3 шт.), отведите кронштейн электромагнитного клапана в сторону.

   🔧 головка 8 мм
8. 8

   Выверните крепёжный болт воздушного компрессора с кронштейном электромагнитного клапана в сборе (4 шт.), снимите воздушный компрессор с кронштейном электромагнитного клапана в сборе и узел компрессора.

   🔧 головка Внимание: X01-89184830 комплект болта с шестигранной головкой и фланцем и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 13 ммX01-89184830одноразовая деталь

9.

   9

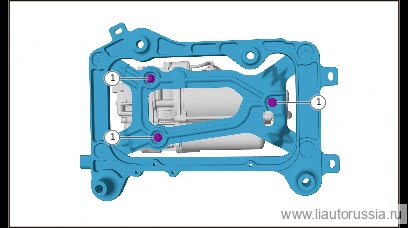

   Выверните крепёжный болт компрессора (3 шт.), снимите воздушный компрессор с кронштейном электромагнитного клапана в сборе.

   🔧 головка Внимание: если соединение магистрали остаётся разомкнутым длительное время (например, при наблюдении за повторным проявлением неисправности, при отсутствии запасных частей и невозможности немедленной замены), необходимо надеть на конец магистрали чистый одноразовый герметичный пакет во избежание попадания посторонних предметов, влаги, снега и льда, что может привести к негерметичности при последующей затяжке или ухудшению чистоты системы 8 мм

Установка 9 шагов

1.

   1

   Установите кронштейн компрессора воздуха с электромагнитным клапаном в сборе, установите крепёжный болт компрессора (3 шт.). Q1840612F71 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 8 ммQ1840612F71

2.

   2

   Установите компрессор воздуха с кронштейном электромагнитного клапана в сборе и узел компрессора, установите крепежный болт компрессора воздуха с кронштейном электромагнитного клапана в сборе (4 шт.). X01-89184830 комбинированный узел болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка Внимание: X01-89184830 комбинированный узел болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 13 ммX01-89184830одноразовая деталь
3. 3

   Установите кронштейн электромагнитного клапана, установите крепёжный болт кронштейна электромагнитного клапана (3 шт.). Q1840620F70 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840620F70
4. 4

   Установите магистраль компрессора и электромагнитного клапана, установите соединительную гайку магистрали компрессора и электромагнитного клапана. Момент затяжки: 3 Н·м Не деформировано ли, не выпало ли уплотнительное кольцо. Момент затяжки соединительного фитинга составляет 3 Н·м, при этом метка краски на месте соединения не должна сдвигаться.

   ⚙︎ 3 Н·м🔧 гаечный ключ Внимание: перед установкой соединения магистрали (X01-90000581) необходимо проверить следующие места, и при наличии любой из проблем заменить соответствующее соединение (X01-90000581): не отсоединилось ли медное кольцо, нет ли явной деформации или разрушения 12 ммX01-90000581

5.

   5

   Установите малый кронштейн C жгута проводов компрессора, установите крепёжный болт малого кронштейна C жгута проводов компрессора (1 шт.). Q1840612F71 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 8 ммQ1840612F71
6. 6

   Установите фиксирующий хомут впускной трубки в сборе (1 шт.).
7. 7

   Подсоедините впускную трубку в сборе к компрессору, установите хомут.

8.

   8

   Установите фиксирующую защёлку жгута проводов компрессора (5 шт.).
9. 9

   Подсоедините разъём жгута проводов компрессора (3 шт.).

Моменты затяжки — сводка
