Компоненты тормозной магистрали — правый задний тормозной шланг
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.

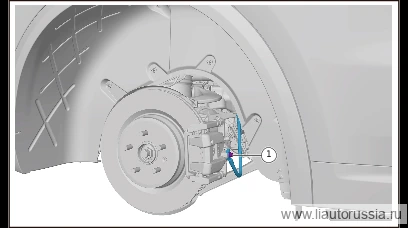

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шагов
-

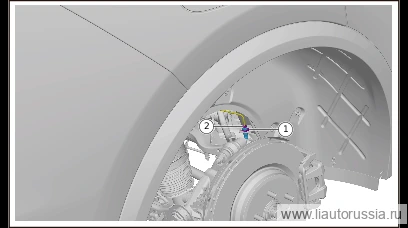

Выверните крепёжный болт правого заднего тормозного шланга (1 шт.) и шайбу, отсоедините правый задний тормозной шланг от правого заднего тормозного суппорта в сборе.
🔧 торцевая головка Примечание: X01-35060019 крепёжный болт правого заднего тормозного шланга является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 11 ммX01-35060019одноразовая деталь -
Выверните крепёжную гайку правой задней тормозной трубки 2 (1 шт.), отсоедините правую заднюю тормозную трубку 2 от правого заднего тормозного шланга.
🔧 рожково-накидной ключ 11 мм -
Снимите волнообразную зажимную пластину тормозного шланга, снимите тормозной шланг (правый задний).
Установка 4 шагов
-
Установите тормозной шланг правый задний, установите волнообразную фиксирующую клипсу тормозного шланга.
-
Подсоедините правую заднюю тормозную трубку №2 к правому заднему тормозному шлангу, установите крепёжную гайку правой задней тормозной трубки №2 (1 шт.). X01-35060018 Крепёжная гайка правой задней тормозной трубки №2 Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает наружный диаметр
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой задней тормозной трубки №2 и правого заднего тормозного шланга 11 ммX01-35060018 -
Диаметром до 8φ допускается повторное использование.
-
Подсоедините тормозной шланг (правый задний) к тормозному суппорту в сборе (правый задний), установите крепёжный болт тормозного шланга (правый задний) (1 шт.) и шайбу. X01-35060019 Крепёжный болт тормозного шланга (правый задний) Момент затяжки: 39±2 Н·м
⚙︎ 39±2 Н·м🔧 головка Примечание: X01-35060019 крепёжный болт тормозного шланга (правый задний) является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 11 ммX01-35060019одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините правую заднюю тормозную трубку №2 к правому заднему тормо… | 16±2 Н·м |
| Подсоедините тормозной шланг (правый задний) к тормозному суппорту в с… | 39±2 Н·м |
