Компоненты тормозной магистрали — правый передний тормозной шланг
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 4 шагов
-

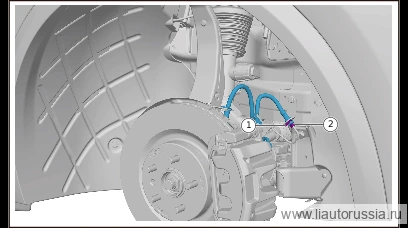

Выверните фиксирующий болт тормозного шланга правого переднего (1 шт.) и шайбу, отсоедините тормозной шланг правый передний от тормозного суппорта правого переднего в сборе.
🔧 головка Внимание: X01-35060011 фиксирующий болт тормозного шланга правого переднего является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 11 ммX01-35060011одноразовая деталь -

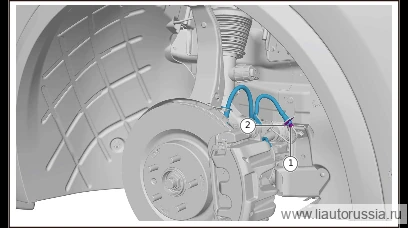

Выверните крепёжный болт правого переднего тормозного шланга (2 шт.).
🔧 торцевая головка Примечание: Q1840616F70 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 8 ммQ1840616F70одноразовая деталь -

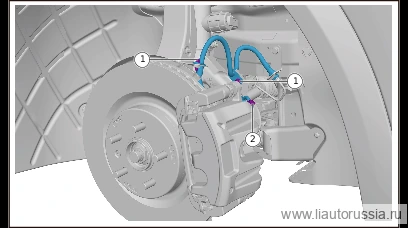

Выверните крепёжную гайку правой передней тормозной трубки (1 шт.), отсоедините правый участок правой передней тормозной трубки от правого переднего тормозного шланга.
🔧 рожково-накидной ключ 11 мм -
Снимите волнообразную зажимную пластину тормозного шланга, снимите тормозной шланг (правый передний).
Установка 4 шагов
-
Установите правую переднюю тормозную трубку (жёсткую), установите волновой зажим тормозного шланга.
-
Подсоедините правую переднюю тормозную трубку — правый участок к правому переднему тормозному шлангу, установите крепёжную гайку правой передней тормозной трубки (1 шт.). X01-35060034 Крепёжная гайка правой передней тормозной трубки — правого участка Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает повторное использование при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой передней тормозной трубки — правого участка и правого переднего тормозного шланга 11 ммX01-35060034 -
Установите болт крепления правого переднего тормозного шланга (2 шт.). Q1840616F70 Момент затяжки болта с шестигранной фланцевой головкой: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь -
Подсоедините тормозной шланг (правый передний) к тормозному суппорту в сборе (правый передний), установите крепёжный болт тормозного шланга (правый передний) (1 шт.) и шайбу. X01-35060011 Крепёжный болт тормозного шланга (правый передний) Момент затяжки: 37±2 Н·м
⚙︎ 37±2 Н·м🔧 головка Примечание: X01-35060011 крепёжный болт тормозного шланга (правый передний) является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 11 ммX01-35060011одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините правую переднюю тормозную трубку — правый участок к право… | 16±2 Н·м |
| Установите болт крепления правого переднего тормозного шланга (2 шт.).… | 9±1 Н·м |
| Подсоедините тормозной шланг (правый передний) к тормозному суппорту в… | 37±2 Н·м |
