Компоненты пневматического управления — передний датчик высоты с тягой в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шагов
-

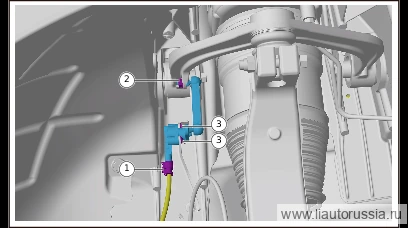

Отсоедините разъём жгута проводов переднего датчика высоты с тягой в сборе (левого) (1 шт.).
-
Выверните стопорную гайку датчика высоты переднего с тягой в сборе (левый) (1 шт.), отсоедините датчик высоты передний с тягой в сборе (левый) от верхнего рычага подвески.
🔧 головка 10 мм -
Выверните крепёжный винт переднего датчика высоты с тягой в сборе (левый) (2 шт.), снимите передний датчик высоты с тягой в сборе (левый).
🔧 насадка-бита T20
Установка 3 шагов
-
Установите передний датчик высоты с тягой в сборе (левый), установите крепёжный винт переднего датчика высоты с тягой в сборе (левый) (2 шт.). X01-89275012 Самонарезающий винт с внутренним шлицем Torx, цилиндрической головкой и фланцем Момент затяжки: 3±0.3 Н·м
⚙︎ 3±0.3 Н·м🔧 Торцевая головка под отвёртку T20X01-89275012 -
Подсоедините передний датчик высоты с тягой в сборе (левый) к верхнему рычагу подвески, установите крепежную гайку переднего датчика высоты с тягой в сборе (левого) (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F61. Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов датчика высоты переднего с тягой в сборе (левый) (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите передний датчик высоты с тягой в сборе (левый), установите… | 3±0.3 Н·м |
| Подсоедините передний датчик высоты с тягой в сборе (левый) к верхнему… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
