Компоненты переднего тормоза — провод электронного сигнализатора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- После завершения установки опустите автомобиль так, чтобы он встал на землю; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выход из режима подъёмника» система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по мере необходимости.
- Перед выполнением процедуры сервисного растормаживания электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и связанного с этим происшествия.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 4 шагов
-

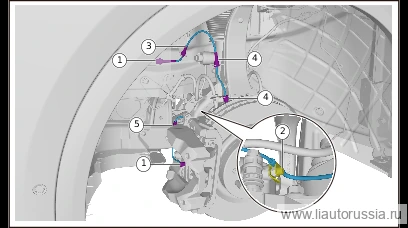

Отсоедините разъём жгута проводов электронного сигнального провода (2 шт.). 2 . Откройте колпачок штуцера прокачки.
-
Отсоедините защёлку провода электронного сигнализатора от кузова (1 шт.).
-
Расстыкуйте соединение фиксатора провода электронного сигнализатора с кронштейном левого переднего тормозного шланга (концом со стороны поворотного кулака) (2 шт.).
-
Отсоедините фиксатор провода электронной сигнализации износа от корпуса тормозного суппорта (левый передний) (1 шт.), снимите провод электронной сигнализации износа.
Установка 5 шагов
-
Установите электронный сигнальный провод, подсоедините разъём жгута проводов электронного сигнального провода (2 шт.).
-
Установите защитный колпачок винта прокачки.
-
Подсоедините фиксатор провода электронного сигнализатора (1 шт.) к кузову.
-
Подсоедините фиксатор провода электронной сигнализации износа (2 шт.) к кронштейну тормозного шланга (левый передний) - концу со стороны поворотного кулака.
-
Подсоедините клипсу электронного сигнального провода (1 шт.) к корпусу тормозного суппорта левого переднего.
