Компоненты переднего тормоза — левый передний тормозной суппорт в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шагов
-
Выверните фиксирующий болт тормозного шланга левого переднего (1 шт.), отсоедините тормозной шланг левый передний от тормозного суппорта левого переднего в сборе.
🔧 головка 11 мм -
Отсоедините датчик износа тормозных колодок от узла передних тормозных колодок.
Q1851440TF61одноразовая детальПримечание. Q1851440TF61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь. -
Выверните крепёжный болт левого переднего тормозного суппорта в сборе (2 шт.), снимите левый передний тормозной суппорт в сборе.
🔧 головка 18 мм
Установка 3 шагов
-

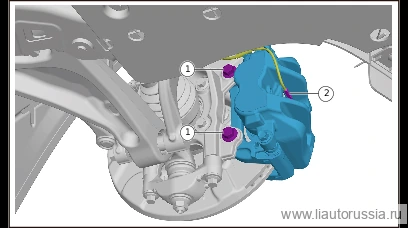

Установите тормозной суппорт в сборе (левый передний), установите крепёжный болт тормозного суппорта в сборе (левый передний) (2 шт.). Q1851440TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 75 Н·м+45°
⚙︎ 75 Н·м+45°🔧 головка Примечание: Q1851440TF61 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже необходимо заменять на новую деталь 18 ммQ1851440TF61одноразовая деталь -
Подсоедините датчик износа тормозных колодок к узлу передних тормозных колодок.
-

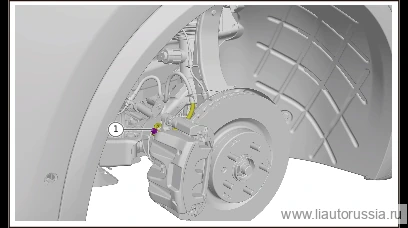

Подсоедините тормозной шланг левый передний к тормозному суппорту левому переднему в сборе, установите фиксирующий болт тормозного шланга левого переднего (1 шт.). X01-35060006 Фиксирующий болт тормозного шланга левого переднего Момент затяжки: 37±2 Н·м
⚙︎ 37±2 Н·м🔧 головка 11 ммX01-35060006
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите тормозной суппорт в сборе (левый передний), установите креп… | 75 Н·м+45° |
| Подсоедините тормозной шланг левый передний к тормозному суппорту лево… | 37±2 Н·м |
