Компоненты переднего тормоза — корпус правого переднего тормозного суппорта
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не будут мешать другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на землю; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выход из режима подъёмника» система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по мере необходимости.
- Перед выполнением процедуры сервисного растормаживания электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и связанного с этим происшествия.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Сервисная процедура разблокировки электронного стояночного тормоза
- Включение режима подъёма автомобиля
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Компоненты переднего тормоза — колпачок винта прокачки
- Компоненты переднего тормоза — винт прокачки
Снятие 2 шагов
-

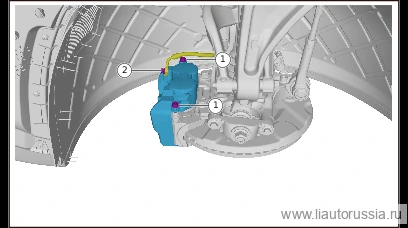

Выверните крепёжный болт правого переднего тормозного шланга (1 шт.), отведите правый передний тормозной шланг в сторону.
🔧 головка Внимание: X03-20070023 крепёжный болт правого переднего тормозного шланга является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым 11 ммX03-20070023одноразовая деталь -
Выверните крепёжный болт корпуса тормозного суппорта (правый передний) (2 шт.), снимите корпус тормозного суппорта (правый передний).
🔧 головка 13 мм
Установка 2 шагов
-
Установите корпус тормозного суппорта правого переднего, установите фиксирующий болт корпуса тормозного суппорта правого переднего (2 шт.).
🔧 головка 13 мм -
Подсоедините правый передний тормозной шланг к корпусу правого переднего тормозного суппорта, установите крепёжный болт правого переднего тормозного шланга (1 шт.) и шайбу. X03-20070023 Крепёжный болт правого переднего тормозного шланга Момент затяжки: 37±2 Н·м
⚙︎ 37±2 Н·м🔧 торцевая головка Примечание: X03-20070023 крепёжный болт правого переднего тормозного шланга является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 11 ммX03-20070023одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините правый передний тормозной шланг к корпусу правого передне… | 37±2 Н·м |
