Глушитель компрессора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до касания земли, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой монтажной лопатки извлеките кромку уплотнителя дверного проёма и прижмите её снаружи заднего бампера в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Накладка колёсной арки заднего левого колеса в сборе
- Накладка правой задней колёсной арки в сборе
- Подъём и опускание автомобиля
- Задняя защитная панель шасси в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 2 шагов
-

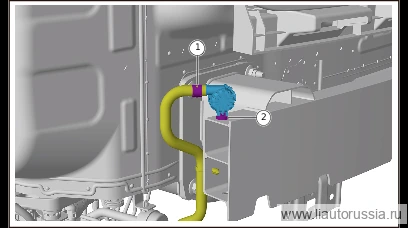

Отсоедините фиксатор глушителя компрессора (1 шт.).
-
Ослабьте хомут (1 шт.) глушителя компрессора воздуха, отсоедините глушитель компрессора воздуха от впускной трубки 2, снимите глушитель компрессора воздуха.
Установка 2 шагов
-
Подсоедините глушитель компрессора к впускной трубке 2, установите хомут глушителя компрессора (1 шт.).
-
Установите крепёжный фиксатор глушителя воздушного компрессора (1 шт.).
