Электромагнитный клапан
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель шасси в сборе
Снятие 3 шагов
-

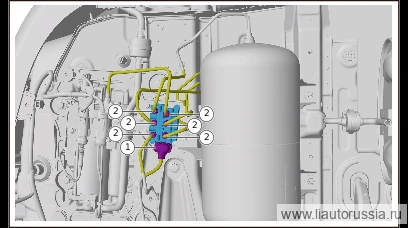

Отсоедините разъём жгута проводов электромагнитного клапана (1 шт.).
-
Выверните соединительную гайку магистрали электромагнитного клапана (6 шт.), отсоедините магистраль электромагнитного клапана от электромагнитного клапана.
🔧 гаечный ключ 12 мм -

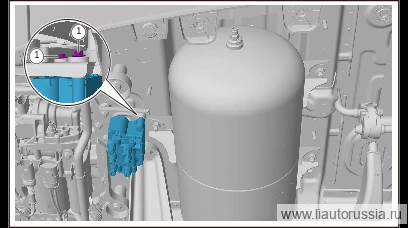

Выверните крепёжный винт электромагнитного клапана (2 шт.), снимите электромагнитный клапан.
🔧 Головка Внимание: X01-89276030 шестигранный фланцевый самонарезающий винт является деталью одноразового использования, после каждой операции снятия/установки необходимо заменить на новую деталь 8 ммX01-89276030одноразовая деталь
Установка 3 шагов
-
Установите электромагнитный клапан, установите крепежный винт электромагнитного клапана (2 шт.). X01-89276030 самонарезающий винт с шестигранной фланцевой головкой Момент затяжки: 5±0.5 Н·м
⚙︎ 5±0.5 Н·м🔧 головка Внимание: X01-89276030 самонарезающий винт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 8 ммX01-89276030одноразовая деталь -
Соедините магистраль электромагнитного клапана с электромагнитным клапаном, установите соединительную гайку магистрали электромагнитного клапана (6 шт.). Момент затяжки: 3 Н·м
⚙︎ 3 Н·м🔧 гаечный ключ 12 мм -
Подсоедините разъём жгута проводов электромагнитного клапана (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите электромагнитный клапан, установите крепежный винт электром… | 5±0.5 Н·м |
| Соедините магистраль электромагнитного клапана с электромагнитным клап… | 3 Н·м |
