Датчик скорости вращения колеса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Колесо в сборе (алюминиевое)
Снятие 2 шагов
-

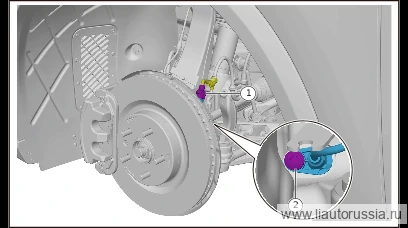

Отсоедините разъём жгута проводов датчика скорости вращения колеса в сборе (левого переднего) (1 шт.).
-
Выверните крепёжный болт датчика скорости вращения колеса в сборе (левого переднего) (1 шт.), снимите датчик скорости вращения колеса в сборе (левый передний).
🔧 головка-бита T30
Установка 2 шагов
-
Установите датчик скорости вращения колеса в сборе (левый передний), установите крепёжный болт датчика скорости вращения колеса в сборе (левый передний) (1 шт.). Винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем Q215B0612T1F61S Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка с битой T30 -
Подсоедините разъём жгута проводов датчика скорости вращения колеса в сборе (левый передний) (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик скорости вращения колеса в сборе (левый передний), у… | 9±1 Н·м |
