Блок датчика ускорения
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 2 шагов
-

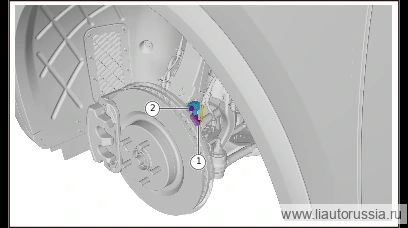

Отсоедините разъём жгута проводов блока датчика ускорения (левый) (1 шт.).
-
Выверните крепежный болт блока датчика ускорения (левого) (1 шт.), снимите блок датчика ускорения (левый).
🔧 головка Внимание: Q1860620F61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммQ1860620F61одноразовая деталь
Установка 2 шагов
-
Установите блок датчика ускорения (левый), установите крепёжный болт блока датчика ускорения (левый) (1 шт.). Q1860620F61 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: Q1860620F61 болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 10 ммQ1860620F61одноразовая деталь -
Подсоедините разъём жгута проводов корпуса датчика ускорения (левый) (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите блок датчика ускорения (левый), установите крепёжный болт б… | 9±1 Н·м |
