Датчик фронтального удара

Компоненты пассивной безопасности · Li L7 2022–2023 · стр. 1269–1270 оригинала

2 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Перед демонтажем/монтажом компонентов подушки безопасности необходимо выполнить процедуру отключения низковольтного питания: убедитесь, что отрицательная клемма аккумуляторной батареи 12В отключена, выдержите 15 минут, после чего приступайте к работе.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 7

Двери багажника на электроприводе книга владельца
Крышка багажника в сборе
Крышка смотрового люка аккумуляторной батареи
Аккумулятор книга владельца
Двери автомобиля книга владельца
Открытие и закрытие капота
Передняя защита моторного отсека

Снятие 2 шагов

Отсоедините разъём жгута проводов датчика фронтального удара (левый передний) (1 шт.).
Выверните крепёжный болт (1 шт.) датчика переднего удара (левый передний), снимите датчик переднего удара (левый передний).

🔧 головка Примечание: Q1860620F61 болт фланцевый шестигранный является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 10 ммQ1860620F61одноразовая деталь

Установка 3 шагов

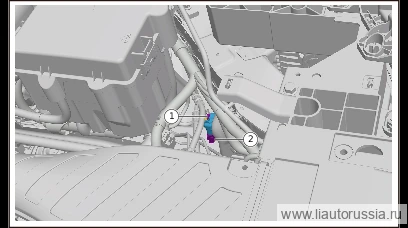

Установите датчик переднего столкновения (левый передний), установите крепёжный болт (1 шт.) датчика переднего столкновения (левый передний).
Подсоедините разъём (1 шт.) жгута проводов переднего датчика удара (левый передний).
Q1860620F61Болт с шестигранной головкой и фланцем. Момент затяжки: 9±1 Н·м.

⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61одноразовая деталь

Примечание. Q1860620F61болт с шестигранной головкой и фланцем является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым.

Моменты затяжки — сводка

Операция	Момент
Q1860620F61Болт с шестигранной головкой и фланцем. Момент затяжки: 9±1…	9±1 Н·м
