Верхний кронштейн правой электростойки двери багажника в сборе

Подготовительные работы 1

1. Двери багажника на электроприводе книга владельца

Снятие 2 шагов

1.

   1

   С помощью шлицевой отвёртки отсоедините стопорное кольцо правой электростойки двери багажника, отсоедините соединение правой электростойки двери багажника с верхним кронштейном правой электростойки двери багажника в сборе.

   🔧 шлицевая отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно

2.

   2

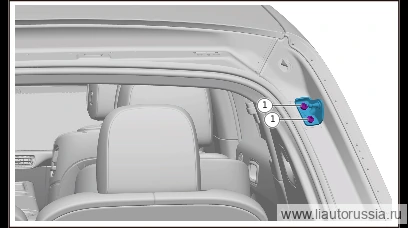

   Выверните 2 крепёжных болта верхнего кронштейна правой электрической стойки-упора двери багажника в сборе, снимите верхний кронштейн правой электрической стойки-упора двери багажника в сборе.

   🔧 торцевая головка T40 Внимание: винт с полукруглой головкой и внутренним шестигранным (звёздообразным) шлицем Q215B0825T1F71S является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой детальюодноразовая деталь

   Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.

Установка 2 шагов

1. 1

   Установите верхний кронштейн правой электрической стойки двери багажника в сборе, заверните крепёжные винты верхнего кронштейна правой электрической стойки двери багажника в сборе (2 шт.). Винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0825T1F71S Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка отвёрточная Внимание: винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0825T1F71S является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять новой деталью T40одноразовая деталь

   Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту.

2.

   2

   Соедините верхний кронштейн правой электростойки двери багажника в сборе с правой электростойкой двери багажника, установите стопорное кольцо правой электростойки двери багажника.

   Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.
