Верхний кронштейн левого электрического упора двери багажника в сборе

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 2 шагов

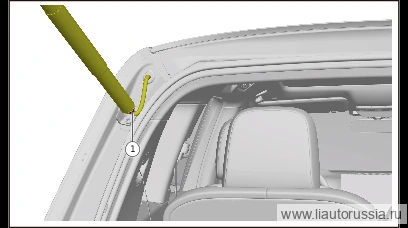

1.

   1

   Отсоедините стопорное кольцо левой электрической стойки-упора двери багажника с помощью шлицевой отвёртки, отсоедините левую электрическую стойку-упор двери багажника от верхнего кронштейна левой электрической стойки-упора двери багажника в сборе.

   🔧 шлицевая отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно

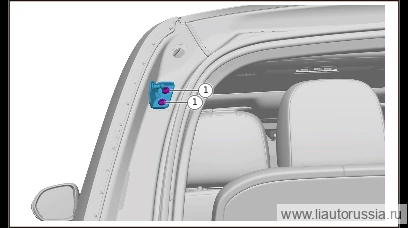

2.

   2

   Выверните крепёжные винты верхнего кронштейна левой электрической стойки двери багажника в сборе (2 шт.), снимите верхний кронштейн левой электрической стойки двери багажника в сборе.

   🔧 Головка отвёрточная Внимание: винт с полукруглой головкой и внутренним шестигранным шлицем Q215B0825T1F71S является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять новой деталью T40одноразовая деталь

   Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту.

Установка 2 шагов

1. 1

   Установите верхний кронштейн левой электростойки двери багажника в сборе, установите крепёжный винт (2 шт.) верхнего кронштейна левой электростойки двери багажника в сборе. Винт с полукруглой головкой и внутренним шестигранником Q215B0825T1F71S Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка-бита Внимание: винт с полукруглой головкой и внутренним шестигранником Q215B0825T1F71S является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его на новую деталь T40одноразовая деталь

   Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.

2.

   2

   Подсоедините левый электрический упор двери багажника к верхнему кронштейну левого электрического упора двери багажника в сборе, установите стопорное кольцо левого электрического упора двери багажника.

   Примечание. Данная операция требует совместных действий двух специалистов по ремонту.
