Уплотнительные компоненты правой задней двери — уплотнитель дверной рамы левой задней двери
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- Уплотнитель дверной рамы является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 2 шагов
-

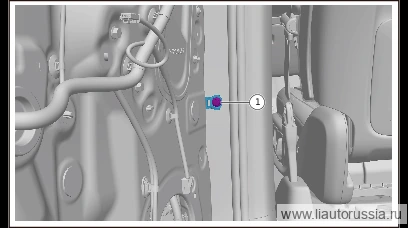

Выверните крепёжный болт ограничителя задней двери в сборе (1 шт.).
🔧 торцевая головка 10 мм -
В алфавитном порядке по направлению стрелки отсоедините уплотнитель дверной рамы левой задней двери (правая задняя), снимите уплотнитель дверной рамы левой задней двери (правая задняя).
X01-61070140одноразовая детальПримечание. X01-61070140 уплотнитель дверной рамы левой задней двери (правая задняя) является одноразовой деталью, после каждого демонтажа необходимо заменять его новым.
Установка 2 шагов
-
Установите уплотнитель дверной рамы левой задней двери (правая задняя), устанавливайте уплотнитель дверной рамы левой задней двери (правая задняя) в алфавитном порядке в направлении, указанном стрелками.
X01-61070140одноразовая детальПримечание. X01-61070140 уплотнитель дверной рамы левой задней двери (правая задняя) является деталью одноразового использования, при каждой сборке/разборке необходимо заменять его на новый. -
Установите крепёжный винт ограничителя задней двери в сборе (1 шт.). Q215B0825T1F71S винт с внутренним шестигранником и плоской головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт ограничителя задней двери в сборе (1 шт.). Q… | 23±2 Н·м |
