Секционный тросовый привод замка капота в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Задний уплотнитель моторного отсека
- Передняя защита моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
Снятие 4 шагов
-

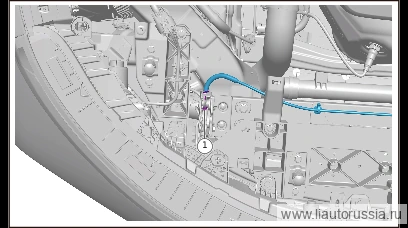

Отсоедините секционный тросик замка капота в сборе от узла замка капота в сборе — правого.
-

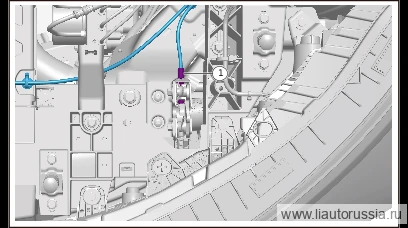

Отсоедините соединение секционного тросика замка капота в сборе с узлом замка капота в сборе — левым.
-

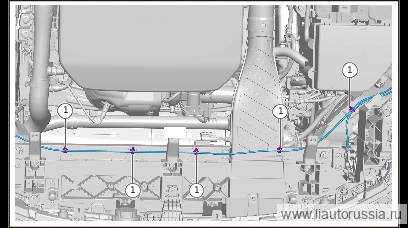

Отсоедините фиксирующую клипсу (5 шт.) секционного тросового привода замка капота в сборе.
Примечание. Снимите оставшуюся на кузове фиксирующую клипсу, замените её новой. -

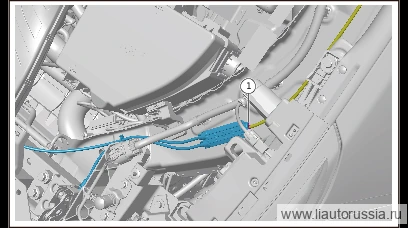

Отсоедините разъёмный трос замка капота в сборе от троса замка капота в сборе, снимите разъёмный трос замка капота в сборе.
Установка 4 шагов
-
Установите секционный тросик замка капота в сборе, подсоедините секционный тросик замка капота в сборе к тросику замка капота в сборе.
-
Установите фиксатор секционного тросика замка капота в сборе (5 шт.).
-
Подсоедините секционный тросовый привод замка капота в сборе к узлу замка капота в сборе — левый.
-
Подсоедините разъёмный трос замка капота в сборе к узлу замка капота в сборе — правый.
