Правая электрическая стойка двери багажника

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Складывание и поднятие спинки сиденья второго ряда
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
6. Складывание и поднятие спинки сиденья второго ряда
7. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
8. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
9. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
10. Поручень потолка заднего ряда справа в сборе

Снятие 5 шагов

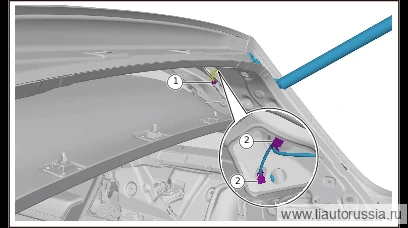

1.

   1

   Слегка надавите вниз на облицовку потолка в сборе, чтобы образовался зазор, отсоедините разъём жгута проводов правого электрического упора двери багажника (1 шт.).

   Примечание. Данная операция требует совместных действий двух специалистов по ремонту: один надавливает на облицовку потолка в сборе и отсоединяет разъём жгута проводов левого электрического упора двери багажника, второй в районе сиденья второго ряда приподнимает и поддерживает облицовку потолка в сборе, чтобы предотвратить образование заломов на облицовке потолка в сборе.

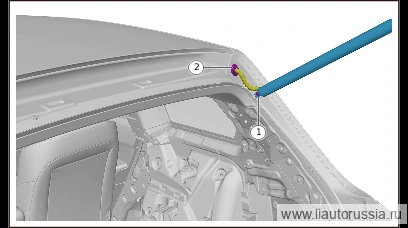

2. 2

   Отсоедините фиксирующий зажим жгута проводов правой электрической стойки-упора двери багажника (2 шт.).
3. 3

   Отсоедините водонепроницаемую заглушку жгута проводов правой электрической стойки двери багажника.
4. 4

   С помощью шлицевой отвёртки отсоедините стопорное кольцо правой электростойки двери багажника, отсоедините соединение правой электростойки двери багажника с верхним кронштейном правой электростойки двери багажника в сборе.

   🔧 шлицевая отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно

5.

   5

   С помощью шлицевой отвёртки расстыкуйте стопорное кольцо правого электрического упора двери багажника, отсоедините правый электрический упор двери багажника от нижнего кронштейна правого электрического упора двери багажника в сборе, снимите правый электрический упор двери багажника.

   🔧 шлицевая отвёртка Внимание: данная операция требует совместных действий двух специалистов по ремонту

Установка 5 шагов

1.

   1

   Соедините правую электрическую стойку-упор двери багажника с нижним кронштейном правой электрической стойки-упора двери багажника в сборе, установите стопорное кольцо правой электрической стойки-упора двери багажника.

   Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.

2.

   2

   Подсоедините правую электрическую стойку двери багажника к верхнему кронштейну правой электрической стойки двери багажника в сборе, установите стопорное кольцо правой электрической стойки двери багажника.

   Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту.
3. 3

   Установите водонепроницаемую заглушку жгута проводов правой электростойки двери багажника.

4.

   4

   Слегка надавите вниз на облицовку потолка в сборе, чтобы образовался зазор, подсоедините разъём жгута проводов правого электрического упора двери багажника (1 шт.).

   Примечание. Данная операция требует совместных действий двух специалистов по ремонту: один надавливает на облицовку потолка в сборе и подсоединяет разъём жгута проводов левого электрического упора двери багажника, второй в районе сиденья второго ряда приподнимает и поддерживает облицовку потолка в сборе, чтобы предотвратить образование заломов на облицовке потолка в сборе.
5. 5

   Установите фиксирующий зажим жгута проводов правой электрической стойки-упора двери багажника, верните на место облицовку потолка в сборе.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение задней двери
