Монтажный кронштейн правого буфера капота

Фурнитура капота · Li L7 2022–2023 · стр. 2345–2346 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Монтажный кронштейн правого буфера капота

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Передняя защита моторного отсека
  4. Правая защита моторного отсека в сборе
  5. Буфер капота I

Снятие 2 шагов

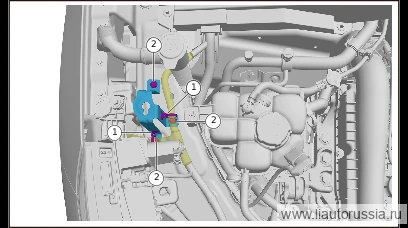

  1. Шаг 1

    Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека.

  2. Выверните крепёжный болт монтажного кронштейна правого буфера капота (3 шт.), снимите монтажный кронштейн правого буфера капота.

    🔧 торцевая головка 10 мм

Установка 2 шагов

  1. Шаг 1

    Установите монтажный кронштейн правого буфера капота, установите крепёжные болты монтажного кронштейна правого буфера капота (3 шт.) Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1

    🔧 Головка 10 ммQ1860616F70
  2. Шаг 2

    Установите фиксатор жгута проводов моторного отсека (2 шт.).
