Монтажный кронштейн левого буфера капота

Фурнитура капота · Li L7 2022–2023 · стр. 2347–2348 оригинала
3 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Монтажный кронштейн левого буфера капота

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Передняя защита моторного отсека
  4. Левая защита моторного отсека в сборе
  5. Буфер капота I

Снятие 3 шагов

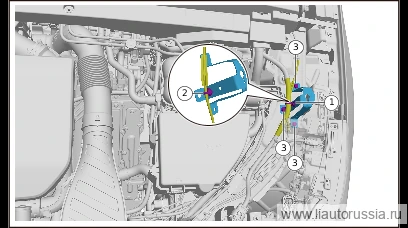

  1. Шаг 1

    Отсоедините крепёжный фиксатор жгута проводов моторного отсека (1 шт.).

  2. Отсоедините фиксирующую клипсу (1 шт.) тросового привода замка капота в сборе.

  3. Выверните крепёжные болты монтажного кронштейна левого буфера капота (3 шт.), снимите монтажный кронштейн левого буфера капота.

    🔧 торцевая головка 10 мм

Установка 3 шагов

  1. Шаг 1

    Установите монтажный кронштейн левого буфера капота, установите крепёжный болт монтажного кронштейна левого буфера капота (3 шт.). Момент затяжки: 9±1.

    🔧 головка 10 мм

  2. Установите фиксатор тросика замка капота в сборе (1 шт.).

  3. Установите фиксатор жгута проводов моторного отсека (1 шт.).
