Левый электрический упор двери багажника

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Складывание и поднятие спинки сиденья второго ряда
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
6. Складывание и поднятие спинки сиденья второго ряда
7. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
8. облицовка верхней части левой стойки C в сборе
9. облицовка верхней части левой стойки D в сборе.
10. Поручень потолка заднего левого ряда в сборе

Снятие 5 шагов

1.

   1

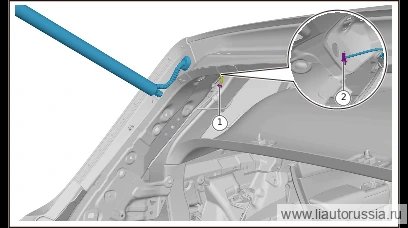

   Слегка надавите вниз на облицовку потолка в сборе, чтобы образовался зазор, отсоедините разъём жгута проводов левой электрической стойки двери багажника (1 шт.).

   Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту: один надавливает на облицовку потолка в сборе и отсоединяет разъём жгута проводов левой электрической стойки двери багажника, второй в районе сидений второго ряда автомобиля приподнимает и поддерживает облицовку потолка в сборе, чтобы предотвратить образование заломов на облицовке потолка в сборе.
2. 2

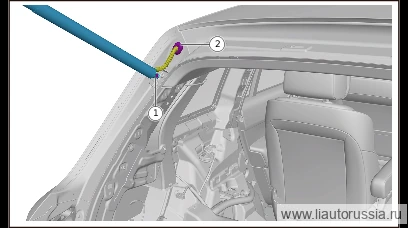

   Отсоедините фиксирующую клипсу (1 шт.) жгута проводов левой электростойки двери багажника.
3. 3

   Отсоедините водонепроницаемую резиновую заглушку жгута проводов левого электрического упора двери багажника.
4. 4

   Отсоедините стопорное кольцо левой электрической стойки-упора двери багажника с помощью шлицевой отвёртки, отсоедините левую электрическую стойку-упор двери багажника от верхнего кронштейна левой электрической стойки-упора двери багажника в сборе.

   🔧 шлицевая отвёртка Внимание: данная операция должна выполняться двумя специалистами по ремонту совместно

5.

   5

   С помощью шлицевой отвёртки отсоедините стопорное кольцо левой электрической стойки двери багажника, отсоедините соединение левой электрической стойки двери багажника с нижним кронштейном левой электрической стойки двери багажника в сборе, снимите левую электрическую стойку двери багажника.

   🔧 шлицевая отвёртка Внимание: данная операция требует совместного выполнения двумя специалистами по ремонту

Установка 5 шагов

1.

   1

   Соедините левую электростойку двери багажника с нижним кронштейном левой электростойки двери багажника в сборе, установите стопорное кольцо левой электростойки двери багажника.

   Примечание. Данная операция должна выполняться двумя специалистами по ремонту совместно.

2.

   2

   Подсоедините левый электрический упор двери багажника к верхнему кронштейну левого электрического упора двери багажника в сборе, установите стопорное кольцо левого электрического упора двери багажника.

   Примечание. Данная операция требует совместных действий двух специалистов по ремонту.
3. 3

   Установите водозащитную заглушку жгута проводов левой электрической стойки-упора двери багажника.

4.

   4

   Слегка надавите вниз на облицовку потолка в сборе, чтобы образовался зазор, подсоедините разъём жгута проводов левой электрической стойки двери багажника (1 шт.).

   Примечание. Данная операция требует совместного выполнения двумя специалистами по ремонту: один надавливает на облицовку потолка в сборе и подсоединяет разъём жгута проводов левой электрической стойки двери багажника, второй в районе сидений второго ряда автомобиля приподнимает и поддерживает облицовку потолка в сборе, чтобы предотвратить образование заломов на облицовке потолка в сборе.
5. 5

   Установите фиксирующую клипсу (1 шт.) жгута проводов левой электростойки двери багажника, верните на место декоративную облицовку потолка в сборе.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение задней двери
