Компоненты замка правой задней двери — фиксатор замка боковой двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 1 шагов
-

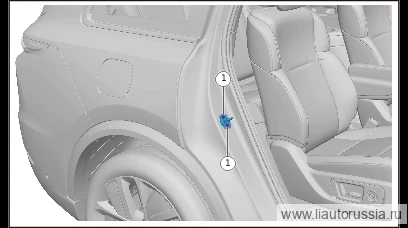

Выверните крепёжные болты фиксатора замка боковой двери в сборе (левая задняя) (2 шт.), снимите фиксатор замка боковой двери в сборе (левая задняя).
🔧 Торцевая головка Внимание: Q2580820T1F70 винт с внутренним шестигранником и потайной головкой является одноразовой деталью, после каждого демонтажа необходимо заменять его новым T40Q2580820T1F70одноразовая деталь
Установка 1 шагов
-
Установите фиксатор боковой двери в сборе (левая задняя), установите крепёжные болты фиксатора боковой двери в сборе (левая задняя) (2 шт.). Q2580820T1F70 винт с потайной головкой и внутренним шестигранным фигурным шлицем Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 торцевая головка с битой Внимание: Q2580820T1F70 винт с потайной головкой и внутренним шестигранным фигурным шлицем является деталью одноразового использования, при каждой сборке/разборке необходимо заменять его на новый T40Q2580820T1F70одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите фиксатор боковой двери в сборе (левая задняя), установите к… | 23±2 Н·м |
