Компоненты стекла и заглушки левой задней двери — передняя направляющая стекла левой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Подъём и опускание дверного стекла
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- облицовка подлокотника левой задней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Снятие и установка узла облицовочной панели левой задней двери
- Компонент уплотнений левой задней двери – малая гидроизоляционная плёнка левой задней двери в сборе
Снятие 2 шагов
-

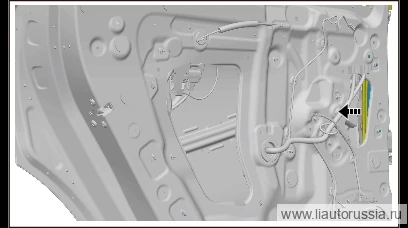

Отсоедините направляющий паз стекла левой задней двери в сборе в направлении, указанном стрелкой.
-

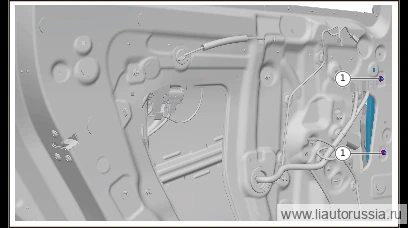

Выверните крепёжную гайку направляющей стекла левой задней двери в сборе (2 шт.), снимите направляющую стекла левой задней двери в сборе.
🔧 головка 10 мм
Установка 2 шагов
-
Установите направляющую стекла левой задней двери в сборе, установите крепёжную гайку (2 шт.) направляющей стекла левой задней двери в сборе. Шестигранная фланцевая гайка Q32006F38 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -

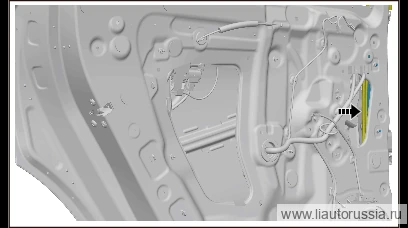

Установите направляющий паз стекла левой задней двери в сборе в направлении, указанном стрелкой.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите направляющую стекла левой задней двери в сборе, установите… | 9±1 Н·м |
