Компонент замка левой задней двери – ограничитель задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения деталей салона.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.

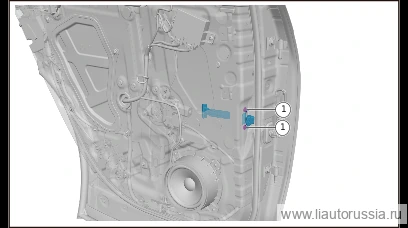

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Подъём и опускание дверного стекла
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- облицовка подлокотника левой задней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Снятие и установка узла облицовочной панели левой задней двери
- Компонент уплотнений левой задней двери – малая гидроизоляционная плёнка левой задней двери в сборе
Снятие 2 шагов
-

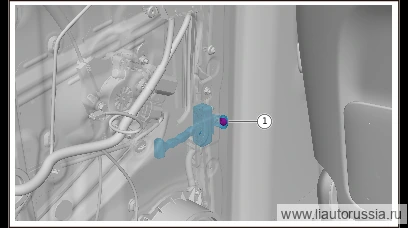

Выверните крепёжный болт ограничителя задней двери (левая сторона) в сборе (1 шт.).
🔧 головка Примечание: винт с внутренней шестигранной фигурной полукруглой головкой Q215B0825T1F71S является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым 10 ммодноразовая деталь -
Выверните крепёжную гайку (2 шт.) ограничителя открывания задней двери в сборе (левая сторона), снимите ограничитель открывания задней двери в сборе (левая сторона).
🔧 головка 10 мм
Установка 2 шагов
-
Установите ограничитель хода задней двери в сборе (левая сторона), установите крепёжные гайки ограничителя хода задней двери в сборе (левая сторона) (2 шт.). Цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжный болт ограничителя задней двери в сборе (левая сторона) (1 шт.). Q215B0825T1F71S винт с цилиндрической головкой и внутренним шлицем Torx Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: винт Q215B0825T1F71S с цилиндрической головкой и внутренним шлицем Torx является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью 10 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите ограничитель хода задней двери в сборе (левая сторона), уст… | 9±1 Н·м |
| Установите крепёжный болт ограничителя задней двери в сборе (левая сто… | 23±2 Н·м |
