Детали замка правой задней двери — ограничитель задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения деталей салона.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.

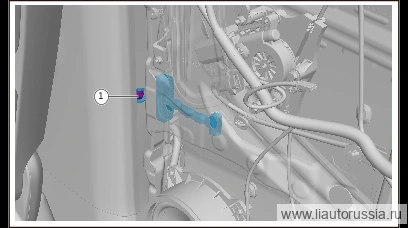

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Подъём и опускание дверного стекла
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Заглушка внутренней ручки правой передней двери
- облицовка подлокотника правой задней двери в сборе
- Демонтаж/монтаж узла декоративной панели правой задней двери
- Уплотнительные компоненты правой задней двери — малая гидроизоляционная плёнка правой задней двери в сборе
Снятие 2 шагов
-

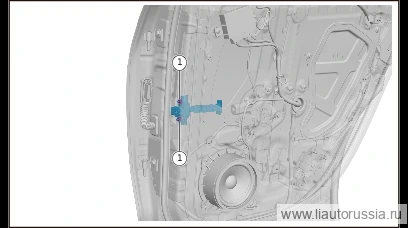

Выверните крепёжный болт ограничителя задней двери в сборе (правая сторона) (1 шт.).
🔧 торцевая головка Внимание: винт с внутренним шестигранным фигурным гнездом Q215B0825T1F71S является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммодноразовая деталь -
Выверните крепёжные гайки ограничителя хода задней двери в сборе (правая сторона) (2 шт.), снимите ограничитель хода задней двери в сборе (правая сторона).
🔧 Головка 10 мм
Установка 2 шагов
-
Установите ограничитель задней двери в сборе (правая сторона), установите крепёжную гайку ограничителя задней двери в сборе (правая сторона) (2 шт.). Цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм -
Установите крепёжный болт ограничителя задней двери в сборе (правого) (1 шт.). Q215B0825T1F71S винт с внутренним шестигранником и плоской головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: винт с внутренним шестигранником и плоской головкой Q215B0825T1F71S является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новой деталью 10 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите ограничитель задней двери в сборе (правая сторона), установ… | 9±1 Н·м |
| Установите крепёжный болт ограничителя задней двери в сборе (правого)… | 23±2 Н·м |
