Детали замка левой передней двери — фиксатор боковой двери в сборе
Фурнитура передних дверей · Li L7 2022–2023 · стр. 2297–2298 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 1 шагов
-

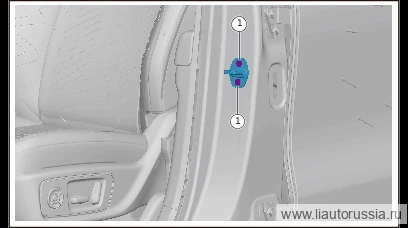

Выверните крепёжные винты (2 шт.) фиксатора замка боковой двери в сборе.
🔧 торцевая насадка Внимание: винт с потайной головкой и внутренним шестигранным профилем «звёздочка» Q2580820T1F70 является деталью одноразового использования, после каждой разборки/сборки необходимо заменить новой деталью T40Q2580820T1F70одноразовая деталь
Установка 1 шагов
-
Установите крепёжные винты фиксатора замка боковой двери в сборе (2 шт.). Q2580820T1F70 винт с потайной головкой и внутренним шестигранным (звёздообразным) шлицем Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 торцевая головка T40 Внимание: Q2580820T1F70 винт с потайной головкой и внутренним шестигранным (звёздообразным) шлицем является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять новой детальюQ2580820T1F70одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты фиксатора замка боковой двери в сборе (2 шт… | 23±2 Н·м |
