Детали стекла и заглушки правой задней двери — передняя направляющая рельса стекла правой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Подъём и опускание дверного стекла
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Заглушка внутренней ручки правой передней двери
- облицовка подлокотника правой задней двери в сборе
- Демонтаж/монтаж узла декоративной панели правой задней двери
- Уплотнительные компоненты правой задней двери — малая гидроизоляционная плёнка правой задней двери в сборе
Снятие 2 шагов
-
Отсоедините направляющий паз стекла правой задней двери в сборе в направлении, указанном стрелкой.
-
Выверните крепёжную гайку направляющей рельсы стекла правой задней двери в сборе (2 шт.), снимите направляющую рельсу стекла правой задней двери в сборе.
🔧 головка 10 мм
Установка 2 шагов
-

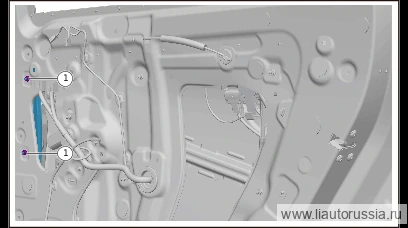

Установите направляющий рельс стекла правой задней двери в сборе, установите крепёжную гайку направляющего рельса стекла правой задней двери в сборе (2 шт.). Шестигранная фланцевая гайка Q32006F38 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм -

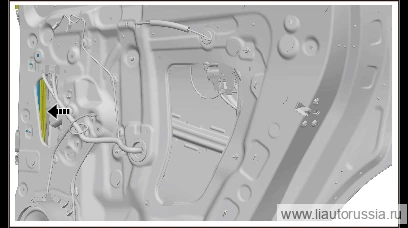

По направлению стрелки установите направляющую стекла правой задней двери в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите направляющий рельс стекла правой задней двери в сборе, уста… | 9±1 Н·м |
