Верхний монтажный кронштейн крыла 2, сварной узел в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
Снятие 1 шагов
-

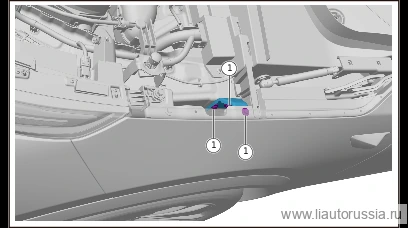

Выверните крепёжные болты сварного верхнего монтажного кронштейна крыла (2) в сборе (3 шт.), снимите сварной верхний монтажный кронштейн крыла (2) в сборе.
🔧 Головка Примечание: комплект из шестигранного болта Q140B0616F38L и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммодноразовая деталь
Установка 1 шагов
-
Установите верхний монтажный кронштейн крыла 2, сварной узел в сборе, установите крепёжные болты верхнего монтажного кронштейна крыла 2, сварной узел в сборе (3 шт.). Болт с шестигранной головкой и плоская шайба в сборе Q140B0616F38L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: болт с шестигранной головкой и плоская шайба в сборе Q140B0616F38L являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми деталями 10 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите верхний монтажный кронштейн крыла 2, сварной узел в сборе,… | 9±1 Н·м |
