Передний монтажный кронштейн правого крыла, сварной узел в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Заливная горловина бачка омывателя в сборе
Снятие 2 шагов
-

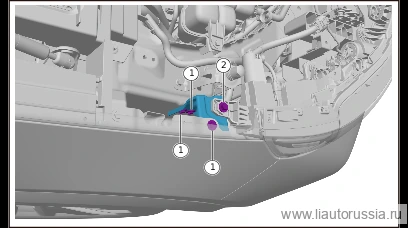

Выверните крепёжные болты сварного переднего монтажного кронштейна правого крыла в сборе (3 шт.).
🔧 Головка Примечание: комплект из шестигранного болта Q140B0616F38L и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммодноразовая деталь -
Выверните крепёжные болты переднего монтажного кронштейна правого крыла, сварной узел в сборе (1 шт.), снимите передний монтажный кронштейн правого крыла, сварной узел в сборе.
🔧 головка Примечание: болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Q146B0645F62L являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми деталями 10 ммодноразовая деталь
Установка 2 шагов
-
Установите передний монтажный кронштейн правого крыла, сварной узел в сборе, установите крепёжные болты переднего монтажного кронштейна правого крыла, сварного узла в сборе (3 шт.). Комбинированный болт с шестигранной головкой Q140B0616F38L и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: комбинированный болт с шестигранной головкой Q140B0616F38L и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 10 ммодноразовая деталь -
Установите крепёжные болты сварного узла переднего монтажного кронштейна правого крыла в сборе (1 шт.). Q146B0645F62LS Комплект: болт с шестигранной головкой, пружинной шайбой и плоской шайбой Момент затяжки: 4.5±0.5 Н·м
⚙︎ 4.5±0.5 Н·м🔧 Головка Внимание: Q146B0645F62LS комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 10 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите передний монтажный кронштейн правого крыла, сварной узел в… | 9±1 Н·м |
| Установите крепёжные болты сварного узла переднего монтажного кронштей… | 4.5±0.5 Н·м |
