Передний монтажный кронштейн левого крыла, сварной узел в сборе

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Передняя защита моторного отсека
4. Левая защита моторного отсека в сборе

Снятие 2 шагов

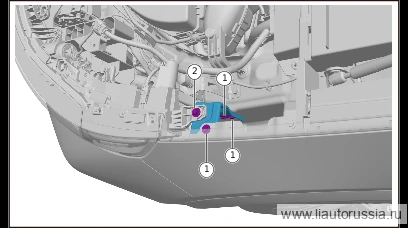

1.

   1

   Выверните крепёжные болты сварного переднего монтажного кронштейна левого крыла в сборе (3 шт.).

   🔧 Головка Примечание: комплект из шестигранного болта Q140B0616F38L и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммодноразовая деталь
2. 2

   Выверните крепёжные болты переднего монтажного кронштейна левого крыла, сварной узел в сборе (1 шт.), снимите передний монтажный кронштейн левого крыла, сварной узел в сборе.

   🔧 головка Примечание: болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Q146B0645F62L являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми деталями 10 ммодноразовая деталь

Установка 2 шагов

1.

   1

   Установите передний монтажный кронштейн левого крыла, сварной узел в сборе, установите крепёжные болты переднего монтажного кронштейна левого крыла, сварного узла в сборе (3 шт.). Комбинированный болт с шестигранной головкой Q140B0616F38L и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: комбинированный болт с шестигранной головкой Q140B0616F38L и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 10 ммодноразовая деталь
2. 2

   Установите крепёжные болты сварного узла переднего монтажного кронштейна левого крыла в сборе (1 шт.). Q146B0645F62LS Комплект: болт с шестигранной головкой, пружинной шайбой и плоской шайбой Момент затяжки: 4.5±0.5 Н·м

   ⚙︎ 4.5±0.5 Н·м🔧 Головка Внимание: Q146B0645F62LS комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 10 ммодноразовая деталь

Моменты затяжки — сводка
