Уплотнительное кольцо (13.8_2.4)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- После отсоединения трубопроводов системы кондиционирования необходимо установить заглушки на местах соединений во избежание попадания посторонних предметов в систему кондиционирования.
- При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
- После завершения установки опустите автомобиль на пол; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт закачку; после завершения закачки автомобиль можно перемещать по необходимости.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Откачка и заправка хладагента
Снятие 2 шагов
-

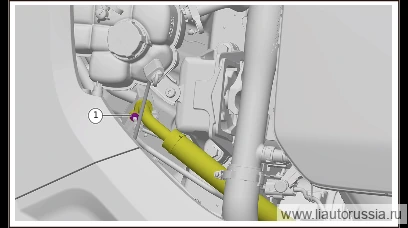

Выверните крепёжный болт (1) всасывающей трубки компрессора в сборе, отсоедините всасывающую трубку компрессора в сборе от коаксиальной трубки кондиционера в сборе.
🔧 головка 10 мм -
Снимите уплотнительное кольцо (13.8*2.4).
X01-90000110одноразовая детальПримечание. X01-90000110 Уплотнительное кольцо (13.8*2.4) является одноразовой деталью, при каждом демонтаже/монтаже необходимо устанавливать новую деталь.
Установка 2 шагов
-
Установите уплотнительное кольцо (13.8*2.4).
X01-90000110одноразовая детальПримечание. X01-90000110 Уплотнительное кольцо (13.8*2.4) является одноразовой деталью, при каждом демонтаже/монтаже необходимо устанавливать новую деталь. -
Подсоедините всасывающую трубку компрессора в сборе к коаксиальной трубке кондиционера в сборе, установите крепёжный болт (1) всасывающей трубки компрессора в сборе. Гайка шестигранная фланцевая Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините всасывающую трубку компрессора в сборе к коаксиальной тру… | 9±1 Н·м |
