Трубка всасывания компрессора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- При установке магистралей системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
- После отсоединения магистралей системы кондиционирования необходимо установить уплотнительный элемент в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Откачка и заправка хладагента
Снятие 2 шагов
-

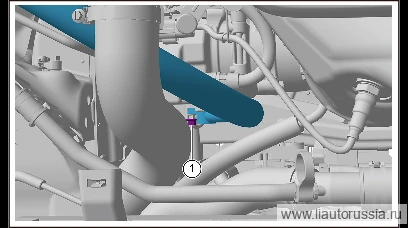

Выверните крепёжные болты трубки всасывания компрессора в сборе (1 шт.), отсоедините трубку всасывания компрессора в сборе от компрессора с электроприводом в сборе.
🔧 головка 10 мм -
Выверните крепёжные гайки трубки всасывания компрессора в сборе (1 шт.), отсоедините трубку всасывания компрессора в сборе от коаксиальной трубки кондиционера в сборе, снимите трубку всасывания компрессора в сборе.
🔧 головка 10 мм
Установка 2 шагов
-

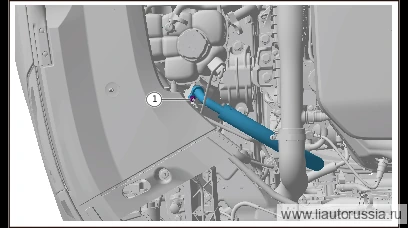

Установите трубку всасывания компрессора в сборе, подсоедините трубку всасывания компрессора в сборе к коаксиальной трубке кондиционера в сборе, установите крепёжную гайку трубки всасывания компрессора в сборе (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините трубку всасывания компрессора в сборе к компрессору с электроприводом в сборе, установите крепёжные болты трубки всасывания компрессора в сборе (1 шт.). Q1840820F61 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1840820F61
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите трубку всасывания компрессора в сборе, подсоедините трубку… | 9±1 Н·м |
| Подсоедините трубку всасывания компрессора в сборе к компрессору с эле… | 9±1 Н·м |
