Трубка слива жидкости конденсатора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- После отсоединения магистрали системы кондиционирования необходимо установить уплотнение в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
- При установке магистрали системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Откачка и заправка хладагента
Снятие 4 шагов
-

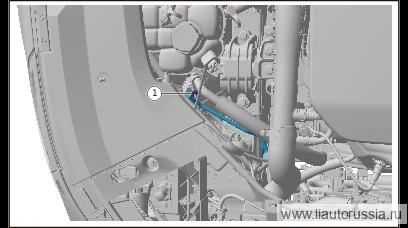

Выверните крепёжные гайки трубки слива жидкости конденсатора в сборе (1 шт.), отсоедините трубку слива жидкости конденсатора в сборе от коаксиальной трубки кондиционера в сборе.
🔧 головка 10 мм -

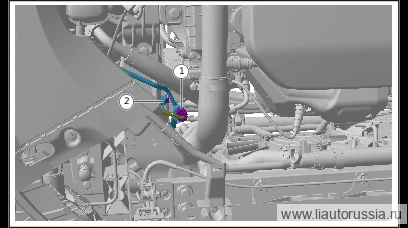

Отсоедините разъём жгута проводов трубки слива жидкости конденсатора в сборе (1 шт.).
-
Выверните крепёжные болты трубки слива жидкости конденсатора в сборе (1 шт.).
🔧 головка 10 мм -

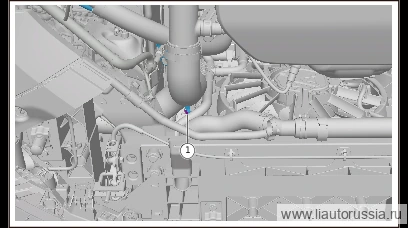

Выверните крепёжные гайки трубки слива жидкости конденсатора в сборе (1 шт.), отсоедините трубку слива жидкости конденсатора в сборе от конденсатора кондиционера, снимите трубку слива жидкости конденсатора в сборе.
🔧 головка 10 мм
Установка 4 шагов
-
Установите трубку слива жидкости конденсатора в сборе, подсоедините трубку слива жидкости конденсатора в сборе к конденсатору кондиционера, установите крепёжные гайки трубки слива жидкости конденсатора в сборе (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов трубки слива жидкости конденсатора в сборе (1 шт.).
-
Установите крепёжные болты трубки слива жидкости конденсатора в сборе (1 шт.). Q1860625F61 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860625F61 -
Подсоедините трубку слива жидкости конденсатора в сборе к коаксиальной трубке кондиционера в сборе, установите крепёжные гайки трубки слива жидкости конденсатора в сборе (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите трубку слива жидкости конденсатора в сборе, подсоедините тр… | 9±1 Н·м |
| Установите крепёжные болты трубки слива жидкости конденсатора в сборе… | 9±1 Н·м |
| Подсоедините трубку слива жидкости конденсатора в сборе к коаксиальной… | 9±1 Н·м |
