Расширительный бачок двигателя (ДВС)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов не снимайте крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка, когда приводной электродвигатель и радиатор не остыли, система охлаждения выбросит горячую жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, избегайте вдыхания этого газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду, вызовите рвоту или незамедлительно обратитесь за медицинской помощью.
- Если электропитание автомобиля не отключено, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- В целях защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с мерной шкалой, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При снятии крепёжного хомута трубки охлаждающей жидкости обязательно используйте клещи для трубок, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
- Используйте зажим трубки для пережатия шланга, чтобы уменьшить излишние потери охлаждающей жидкости.
- При демонтаже следите за тем, чтобы в разъём жгута проводов не попала вода, необходимо закрыть его защитным колпачком перед отсоединением трубки.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
Снятие 6 шагов
-
Выверните крышку расширительного бачка двигателя (ДВС), с помощью вакуумного устройства для заправки охлаждающей жидкости откачайте как можно больше охлаждающей жидкости из расширительного бачка двигателя (ДВС).
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! -

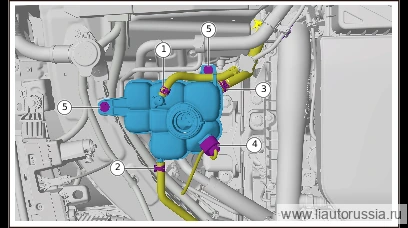

Ослабьте хомут, отсоедините расширительный бачок двигателя (ДВС) от трубки отвода воздуха отопителя в сборе, отсоедините фиксатор трубки отвода воздуха отопителя в сборе.
-
Ослабьте хомут, отсоедините трубку возврата воздуха радиатора высокотемпературного контура от расширительного бачка двигателя (ДВС).
-
Ослабьте хомут, отсоедините обратный шланг 3 дополнительного бачка двигателя (ДВС) от расширительного бачка двигателя (ДВС).
-
Отсоедините разъём жгута проводов расширительного бачка двигателя (ДВС) (1 шт.).
-
Выверните крепёжные болты расширительного бачка двигателя (ДВС) (2 шт.), снимите расширительный бачок двигателя (ДВС).
🔧 головка (торцевая) Внимание: Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! При демонтаже шланга расширительного бачка двигателя (ДВС) установите на трубку зажим для перекрытия потока, оберните вокруг чистой ветошью для впитывания вытекающей охлаждающей жидкости 10 мм
Установка 4 шагов
-
Установите расширительный бачок двигателя (ДВС), установите крепёжные болты расширительного бачка двигателя (ДВС) (2 шт.). Q140B0616F38L комбинированный болт с шестигранной головкой и плоской шайбой Момент затяжки: 5±1 Н·м
⚙︎ 5±1 Н·м🔧 головка (торцевая) 10 мм -
Подсоедините разъём жгута проводов расширительного бачка двигателя (ДВС) (1 шт.). 3. Подсоедините обратный шланг 3 дополнительного бачка двигателя (ДВС) к расширительному бачку двигателя (ДВС), установите хомут.
-
Подсоедините трубку возврата воздуха радиатора высокотемпературного контура к расширительному бачку двигателя (ДВС), установите хомут.
-
Подсоедините трубку отвода воздуха отопителя в сборе к расширительному бачку двигателя (ДВС), установите хомут, установите фиксатор трубки отвода воздуха отопителя в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите расширительный бачок двигателя (ДВС), установите крепёжные… | 5±1 Н·м |
