Патрубок возврата газа радиатора высокотемпературного контура
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Когда система охлаждения находится в состоянии высокой температуры, запрещается открывать крышку расширительного бачка во избежание выброса охлаждающей жидкости и получения ожогов.
- Необходимо использовать охлаждающую жидкость, соответствующую требованиям; категорически запрещается использовать воду, некачественную охлаждающую жидкость или смешивать её с охлаждающей жидкостью другой марки.
- При снятии и установке хомутов крепления на обоих концах трубки обязательно используйте клещи для хомутов трубок, применение плоскогубцев, переставных клещей и других инструментов запрещается, иначе это повредит хомут и нарушит уплотнение.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При заправке охлаждающей жидкости избегайте попадания брызг на детали автомобиля.
- При демонтаже патрубка возврата газа радиатора высокотемпературного контура оберните его чистой ветошью для впитывания вытекающей охлаждающей жидкости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
Снятие 3 шагов
-

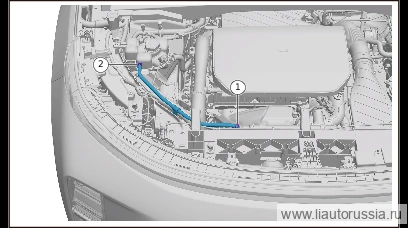

Ослабьте хомут крепления патрубка возврата газа радиатора высокотемпературного контура (1 шт.), отсоедините патрубок возврата газа радиатора высокотемпературного контура от подводящего шланга радиатора.
-
Ослабьте хомут крепления патрубка возврата газа радиатора высокотемпературного контура (1 шт.), отсоедините патрубок возврата газа радиатора высокотемпературного контура от расширительного бачка двигателя.
Примечание. При демонтаже патрубка возврата газа радиатора высокотемпературного контура оберните его чистой ветошью для впитывания вытекающей охлаждающей жидкости. -

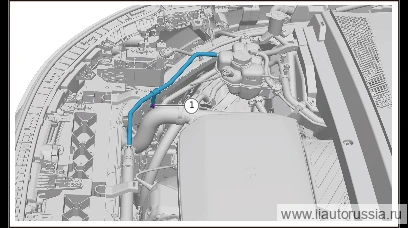

Выверните крепёжные болты патрубка возврата газа радиатора высокотемпературного контура (1 шт.), снимите патрубок возврата газа радиатора высокотемпературного контура.
🔧 головка 10 мм
Установка 3 шагов
-
Установите патрубок возврата газа радиатора высокотемпературного контура, установите крепёжные болты патрубка возврата газа радиатора высокотемпературного контура (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Подсоедините патрубок возврата газа радиатора высокотемпературного контура к расширительному бачку двигателя, установите хомут крепления патрубка возврата газа радиатора высокотемпературного контура (1 шт.).
-
Подсоедините патрубок возврата газа радиатора высокотемпературного контура к подводящему шлангу радиатора, установите хомут крепления патрубка возврата газа радиатора высокотемпературного контура (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите патрубок возврата газа радиатора высокотемпературного конту… | 9±1 Н·м |
