Патрубок отвода воздуха электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
Снятие 3 шагов
-

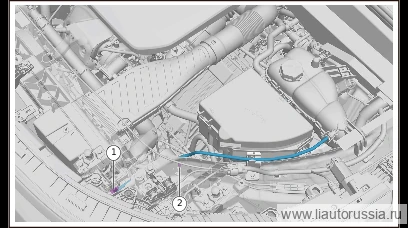

Отсоедините защёлку крепления патрубка отвода воздуха электродвигателя (1 шт.). 2. Нажмите для разблокировки штуцера патрубка отвода воздуха электродвигателя, отсоедините патрубок отвода воздуха электродвигателя от интегрированного расширительного бачка.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -

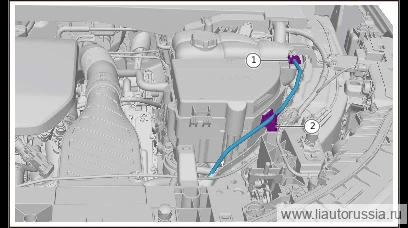

Нажмите для разблокировки штуцера патрубка отвода воздуха электродвигателя, отсоедините патрубок отвода воздуха электродвигателя от радиатора электродвигателя в сборе.
-
Отсоедините защёлку крепления патрубка отвода воздуха электродвигателя (1 шт.), снимите патрубок отвода воздуха электродвигателя.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!
Установка 4 шагов
-
Установите соединение патрубка отвода воздуха электродвигателя с радиатором электродвигателя в сборе.
-
Установите защёлку крепления патрубка отвода воздуха электродвигателя (1 шт.).
-
Установите патрубок отвода воздуха электродвигателя, установите соединение патрубка отвода воздуха электродвигателя с интегрированным расширительным бачком.
-
Установите защёлку крепления патрубка отвода воздуха электродвигателя (1 шт.).
