Кронштейн электронного насоса ОЖ батареи
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Впускной шланг воздушного фильтра
Снятие 5 шагов
-
Отсоедините разъём жгута проводов электронного насоса ОЖ батареи (1 шт.).
-

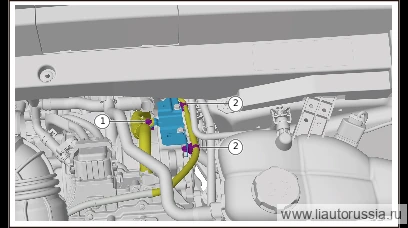

Выверните фиксирующие болты электронного насоса ОЖ батареи (2 шт.), отведите электронный насос ОЖ батареи в сторону.
🔧 головка 10 мм Внимание: обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -
Отсоедините фиксирующий зажим жгута проводов двигателя в сборе (2 шт.).
-
Выверните фиксирующий болт отводящего шланга насоса заднего электродвигателя (1 шт.).
🔧 головка 10 мм -

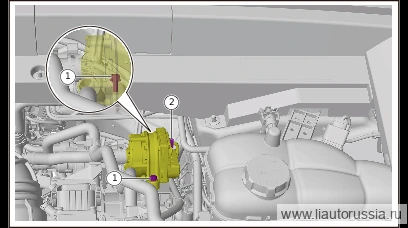

Выверните фиксирующие болты кронштейна электронного насоса ОЖ батареи (2 шт.), снимите кронштейн электронного насоса ОЖ батареи.
🔧 головка 10 мм
Установка 5 шагов
-

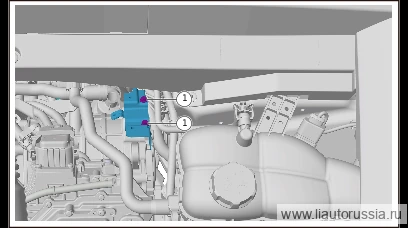

Установите кронштейн электронного насоса ОЖ аккумуляторной батареи, установите крепежные болты кронштейна электронного насоса ОЖ аккумуляторной батареи (2 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите фиксирующий зажим жгута проводов двигателя в сборе (2 шт.).
-
Заверните фиксирующий болт отводящего шланга насоса заднего электродвигателя (1 шт.). Q1860616F70 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70 -
Установите электронный насос ОЖ батареи, заверните фиксирующие болты электронного насоса ОЖ батареи (2 шт.). Q1860612F71 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F71 -
Подсоедините разъём жгута проводов электронного насоса ОЖ батареи.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн электронного насоса ОЖ аккумуляторной батареи, ус… | 9±1 Н·м |
| Заверните фиксирующий болт отводящего шланга насоса заднего электродви… | 9±1 Н·м |
| Установите электронный насос ОЖ батареи, заверните фиксирующие болты э… | 9±1 Н·м |
