Крепёжный кронштейн расширительного бачка двигателя (ДВС)

Охлаждение батареи и контур отопителя · Li L7 2022–2023 · стр. 1057–1058 оригинала
2 шагов снятия2 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Крепёжный кронштейн расширительного бачка двигателя (ДВС)

Подготовительные работы 6

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Задний уплотнитель моторного отсека
  4. Передняя защита моторного отсека
  5. Правый уплотнитель моторного отсека
  6. Правая защита моторного отсека в сборе

Снятие 2 шагов

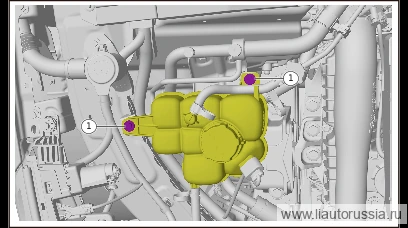

  1. Шаг 1

    Выверните крепёжные болты расширительного бачка двигателя (ДВС) (2 шт.), отведите расширительный бачок двигателя (ДВС) в сторону.

    🔧 головка (торцевая) Внимание: Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов! 10 мм

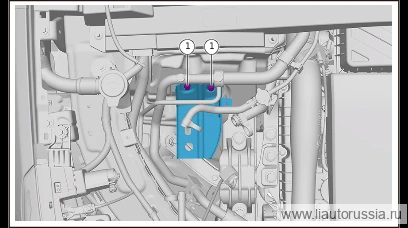

  2. Шаг 2

    Выверните крепёжные болты крепёжного кронштейна расширительного бачка двигателя (ДВС) (2 шт.), снимите крепёжный кронштейн расширительного бачка двигателя (ДВС).

    🔧 головка (торцевая) 10 мм

Установка 2 шагов

  1. Шаг 1

    Установите крепёжный кронштейн расширительного бачка двигателя (ДВС), установите крепёжные болты крепёжного кронштейна расширительного бачка двигателя (ДВС) (2 шт.). Q1860612F71 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка (торцевая) 10 ммQ1860612F71
  2. Шаг 2

    Установите расширительный бачок двигателя (ДВС), установите крепёжные болты расширительного бачка двигателя (ДВС) (2 шт.). Q140B0616F38L комбинированный болт с шестигранной головкой и плоской шайбой Момент затяжки: 5±1 Н·м

    ⚙︎ 5±1 Н·м🔧 головка (торцевая) 10 мм

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжный кронштейн расширительного бачка двигателя (ДВС),…9±1 Н·м
Установите расширительный бачок двигателя (ДВС), установите крепёжные…5±1 Н·м
