Передняя панель выключателей левой задней боковины в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 4 шагов
-

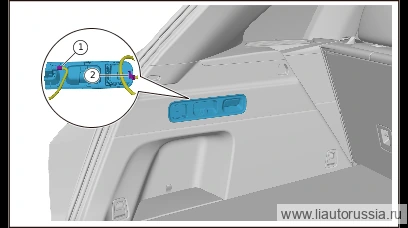

Используя пластиковую лопатку, разъедините соединение фиксирующего клипса задней панели выключателей левой задней боковины, отсоедините заднюю панель выключателей левой задней боковины, отсоедините разъём жгута проводов выключателя складывания сиденья (1 шт.).
-
Отсоедините разъём жгута проводов лампы освещения двери багажника плафона багажника в сборе (1 шт.), снимите заднюю панель выключателей левой задней боковины.
Примечание. При снятии учитывайте длину жгута проводов кузова во избежание повреждения. -
Отсоедините фиксатор крепления выключателя складывания сиденья (4 шт.), снимите выключатель складывания сиденья.
-
Снимите лампу багажника в сборе, лампу освещения двери багажника, снимите заднюю панель выключателей левой задней боковины.
Установка 4 шагов
-
Установите плафон освещения багажного отделения в сборе и фонарь подсветки двери багажника.
-
Установите выключатель складывания сиденья, убедитесь, что фиксирующая защёлка (4 шт.) установлена в правильное положение.
-
Подсоедините разъём жгута проводов фонаря багажника в сборе и осветителя двери багажника (1 шт.).
-
Подсоедините разъём жгута проводов выключателя складывания сиденья (1 шт.), установите заднюю панель выключателей левой задней боковины.
