Панель заднего кондиционера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Компонент верхнего корпуса центральной консоли — вкладыш подстаканника центральной консоли
- верхняя задняя крышка центральной консоли в сборе
- Подстаканник задний левый центральной консоли в сборе
- Правый задний подстаканник центральной консоли в сборе
Снятие 2 шагов
-

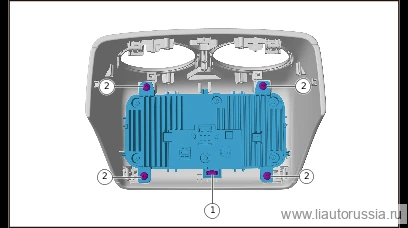

Выверните крепёжные винты (4 шт.) панели заднего кондиционера в сборе.
🔧 крестовая отвёртка -
Расстыкуйте фиксирующие защёлки панели заднего кондиционера в сборе (1 шт.), снимите панель заднего кондиционера в сборе.
Установка 3 шагов
-
Установите панель заднего кондиционера в сборе.
-
Установите крепёжные винты (4 шт.) панели заднего кондиционера в сборе.
-
Q2734213F36 Саморез с полукруглой головкой и крестообразным шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734213F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Q2734213F36 Саморез с полукруглой головкой и крестообразным шлицем Мом… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены панели заднего кондиционера в сборе
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
