Облицовочная панель правой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
Снятие 4 шагов
-

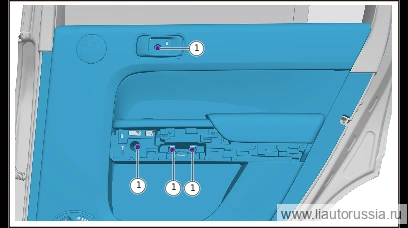

Выверните крепёжный винт облицовочной панели правой задней двери в сборе (4 шт.), отсоедините облицовочную панель правой задней двери в сборе от правой задней двери в сборе.
🔧 крестовая отвёртка Примечание: при отсоединении облицовочной панели правой задней двери в сборе следите за длиной жгута проводов правой задней двери и тросика внутреннего открывания двери, чтобы не допустить их повреждения -
Видео слева — видео демонтажа/монтажа облицовки двери в сборе, используйте его в качестве справочного материала.
-

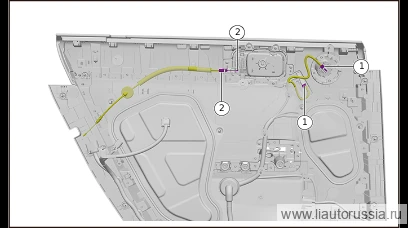

Отсоедините трос внутреннего открывания задней двери от внутренней ручки левой передней двери в сборе (правая задняя дверь).
-
Отсоедините разъём жгута проводов двери (2 шт.), снимите облицовочную панель правой задней двери в сборе.
Установка 3 шагов
-
Установите облицовочную панель правой задней двери в сборе, подсоедините разъём жгута проводов двери (2 шт.).
-
Подсоедините трос внутреннего открывания задней двери к внутренней ручке правой передней двери в сборе (правая задняя дверь).
-
Установите крепёжный винт декоративной панели правой задней двери в сборе (4 шт.). Q2734816F38 самонарезающий винт с крестообразным шлицем и полукруглой головкой большого диаметра Момент затяжки: 1,5±0,5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт декоративной панели правой задней двери в сб… | 1.5±0.5 Н·м |
