Облицовочная панель левой задней двери в сборе

Обшивка задних дверей · Li L7 2022–2023 · стр. 2760–2761 оригинала
4 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Облицовочная панель левой задней двери в сборе

Подготовительные работы 7

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Заглушка внутренней ручки левой передней двери
  5. облицовка подлокотника левой задней двери в сборе
  6. Выключатель стеклоподъёмника левой задней двери в сборе
  7. дверной фонарь

Снятие 4 шагов

  1. Шаг 1

    Выверните крепёжный винт облицовочной панели левой задней двери в сборе (4 шт.), отсоедините облицовочную панель левой задней двери в сборе от левой задней двери в сборе.

    🔧 крестовая отвёртка
    Примечание. При отсоединении облицовочной панели левой задней двери в сборе учитывайте длину жгута проводов левой задней двери и тросика внутреннего открывания двери, во избежание повреждения.
  2. Шаг 2

    Видео слева — видео демонтажа/монтажа облицовки двери в сборе, используйте его в качестве справочного материала.

  3. Шаг 3

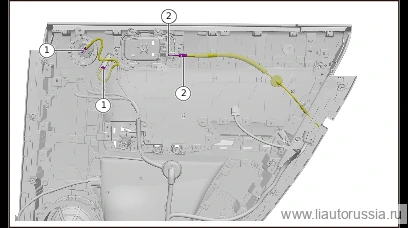

    Отсоедините тросик внутреннего открывания задней двери от внутренней ручки левой передней двери в сборе (левая задняя дверь).

  4. Отсоедините разъём жгута проводов двери (2 шт.), снимите облицовку левой задней двери в сборе.

Установка 3 шагов

  1. Шаг 1

    Установите декоративную панель левой задней двери в сборе, подсоедините разъём жгута проводов двери (2 шт.).

  2. Подсоедините тросик внутреннего открывания двери к внутренней ручке левой передней двери в сборе (левая задняя дверь).

  3. Шаг 3

    Установите крепёжный винт-саморез облицовочной панели левой задней двери в сборе (4 шт.). Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой увеличенного диаметра Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжный винт-саморез облицовочной панели левой задней две…1.5±0.5 Н·м
