Декоративная панель правой передней двери в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
5. Переключатель стеклоподъемника переднего пассажирского сиденья в сборе
6. дверной фонарь
7. Заглушка внутренней ручки правой передней двери
8. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.

Снятие 10 шагов

1.

   1

   Выверните крепёжные винты обшивки правой передней двери в сборе (4 шт.). Используйте

   🔧 крестовая отвёртка
2. 2

   Отсоедините облицовку правой передней двери в сборе от правой передней двери в сборе.

   Примечание. При отсоединении облицовки правой передней двери в сборе следите за длиной жгута проводов правой передней двери и внутреннего троса двери, чтобы избежать повреждения.

3.

   3

   Видео слева — видео демонтажа/монтажа облицовки двери в сборе, используйте его в качестве справочного материала.

4.

   4

   Отсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).

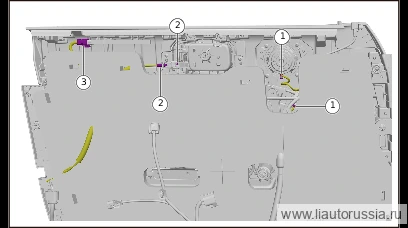

5. 5

   Отсоедините трос внутреннего открывания передней двери от внутренней ручки правой передней двери в сборе.
6. 6

   Отсоедините разъём жгута проводов двери (2 шт.).

7.

   7

   Отсоедините фиксатор (2 шт.) низкочастотной антенны двери (правая передняя дверь), снимите низкочастотную антенну двери (правая передняя дверь).

8.

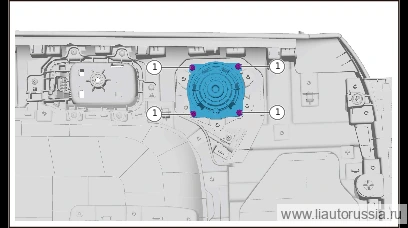

   8

   Выверните крепёжный винт среднечастотного динамика передней двери (правая сторона) (4 шт.), снимите среднечастотный динамик передней двери (правая сторона).

   🔧 крестовая отвёртка

9.

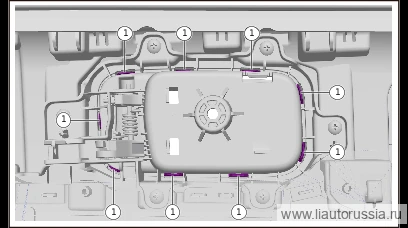

   9

   Отсоедините фиксатор (9 шт.) хромированного декоративного кольца внутренней ручки правой передней двери (правая передняя дверь), снимите хромированное декоративное кольцо внутренней ручки правой передней двери (правая передняя дверь.

10.

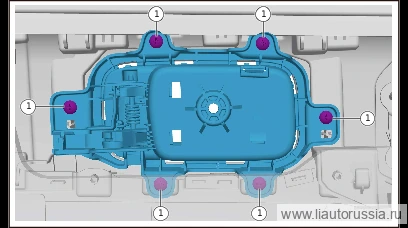

    10

    Выверните крепёжные винты внутренней ручки правой передней двери в сборе (6 шт.), снимите внутреннюю ручку правой передней двери в сборе. Используйте

    🔧 крестовая отвёртка

Установка 9 шагов

1.

   1

   Установите внутреннюю ручку правой передней двери в сборе, установите крепёжный винт (6 шт.) внутренней ручки правой передней двери в сборе. Q2734213F36Крестообразный саморез с полукруглой головкой Момент затяжки: 1,3±0.2 Н·м

   ⚙︎ 1.3±0.2 Н·м🔧 крестовая отвёрткаQ2734213F36

2.

   2

   Установите хромированное декоративное кольцо внутренней ручки правой передней двери (правая передняя дверь).

3.

   3

   Установите среднечастотный динамик передней двери (правая сторона), установите крепёжный винт (4 шт.) среднечастотного динамика передней двери (правая сторона). Q2734213F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой Момент затяжки: 1.3±0.2 Н·м

   ⚙︎ 1.3±0.2 Н·м🔧 крестовая отвёрткаQ2734213F36

4.

   4

   Установите низкочастотную антенну двери (правая передняя дверь).

5.

   5

   Установите разъём жгута проводов двери (2 шт.).
6. 6

   Подсоедините трос внутреннего открывания передней двери к внутренней ручке правой передней двери в сборе.
7. 7

   Подсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).

8.

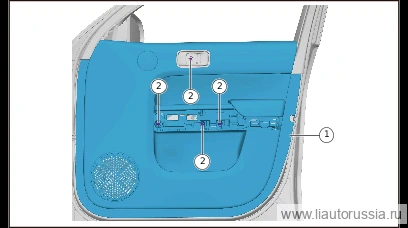

   8

   Установите обшивку правой двери в сборе.
9. 9

   Установите крепёжный винт (4 шт.) облицовки правой двери в сборе. Q2734816F38Крестообразный саморез с полукруглой головкой Момент затяжки: 1,5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки — сводка
