Задний низкочастотный динамик
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- облицовка подлокотника левой задней двери в сборе
- Заглушка внутренней ручки левой передней двери
- Снятие и установка узла облицовочной панели левой задней двери
Снятие 2 шагов
-

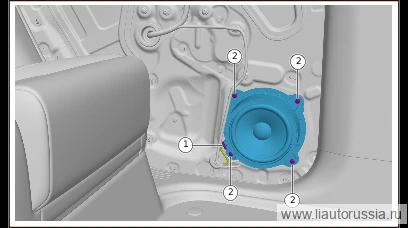

Отсоедините разъём жгута проводов заднего низкочастотного динамика.
-
Выверните крепёжные винты заднего низкочастотного динамика (4 шт.), снимите задний низкочастотный динамик.
🔧 крестовая отвёртка
Установка 2 шагов
-
Подсоедините разъём жгута проводов заднего низкочастотного динамика.
-
Установите задний низкочастотный динамик, установите крепёжные винты заднего низкочастотного динамика (4 шт.). M01-89275016 Винт самонарезающий фланцевый с полукруглой головкой и внутренним шестигранным шлицем (звёздообразный) Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаM01-89275016
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите задний низкочастотный динамик, установите крепёжные винты з… | 1.5±0.5 Н·м |
