Внутренняя антенна BLE
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- IMMO-антенна
- бокс для телефона центральной консоли в сборе
Снятие 2 шагов
-

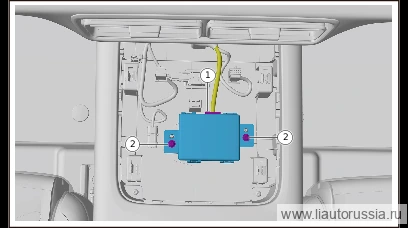

Отсоедините разъём жгута проводов внутренней антенны BLE (1 шт.).
-
Выверните крепёжный винт внутренней антенны BLE (2 шт.), снимите внутреннюю антенну BLE.
🔧 Торцовая головка T20
Установка 2 шагов
-
Установите внутреннюю антенну BLE, установите крепёжный винт внутренней антенны BLE (2 шт.). X01-89274012 Самонарезающий винт с фланцем, полукруглой головкой и внутренним шестигранником Torx Самонарезающий винт с фланцем, полукруглой головкой и внутренним шестигранником Torx X01-89274012 Момент затяжки: 1 Н·м
⚙︎ 1 Н·м🔧 Торцовая головка T20X01-89274012 -
Подсоедините разъём жгута проводов внутренней антенны BLE (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите внутреннюю антенну BLE, установите крепёжный винт внутренне… | 1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены внутренней антенны BLE
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
