Низкочастотный динамик двери
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Заглушка внутренней ручки правой передней двери
- облицовка подлокотника правой задней двери в сборе
- Демонтаж/монтаж узла декоративной панели правой задней двери
Снятие 2 шагов
-

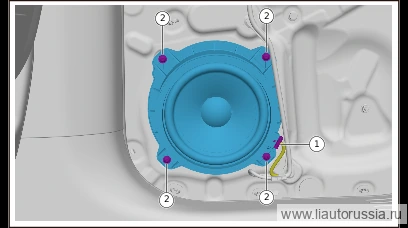

Отсоедините разъём жгута проводов низкочастотного динамика двери (1 шт.).
-
Выверните крепёжные винты низкочастотного динамика двери (4 шт.), снимите низкочастотный динамик двери.
🔧 крестовая отвёртка
Установка 2 шагов
-
Подсоедините разъём жгута проводов низкочастотного динамика двери (1 шт.).
-
Установите низкочастотный динамик двери, установите крепёжные винты низкочастотного динамика двери (4 шт.). M01-89275016 самонарезающий винт с фланцем, цилиндрической головкой и внутренним шестигранным профилем (Torx) Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаM01-89275016
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите низкочастотный динамик двери, установите крепёжные винты ни… | 1.5±0.5 Н·м |
