Низкочастотная антенна двери

Система бесключевого доступа и запуска (PEPS) · Li L7 2022–2023 · стр. 3–4 оригинала
6 шагов снятия6 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Низкочастотная антенна двери

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Крышка багажника в сборе
  4. Крышка смотрового люка аккумуляторной батареи
  5. Аккумулятор книга владельца
  6. облицовка треугольного окна левой передней двери в сборе
  7. Переключатель стеклоподъемника водительского сиденья в сборе
  8. дверной фонарь
  9. Заглушка внутренней ручки левой передней двери
  10. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе

Снятие 6 шагов

  1. Шаг 1

    Выверните крепёжные винты облицовки левой передней двери в сборе (4 шт.).

    🔧 крестовая отвёртка

  2. Отсоедините облицовку левой передней двери в сборе от левой передней двери в сборе.

    Примечание. При отсоединении облицовки левой передней двери в сборе следите за длиной жгута проводов левой передней двери и внутренней тяги двери, чтобы избежать повреждения.

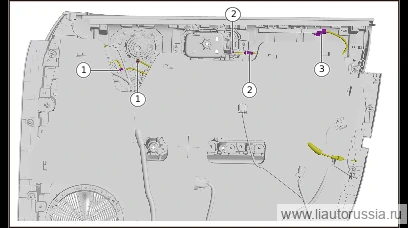

  3. Шаг 3

    Отсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).

  4. Отсоедините тягу внутреннего открывания передней двери от внутренней ручки левой передней двери в сборе.

  5. Отсоедините разъём жгута проводов двери (2 шт.).

  6. Шаг 6

    Отсоедините фиксирующие защёлки низкочастотной антенны двери (левая передняя дверь) (2 шт.), снимите низкочастотную антенну двери (левая передняя дверь).

Установка 6 шагов

  1. Шаг 1

    Установите низкочастотную антенну двери (левая передняя дверь).

  2. Шаг 2

    Установите разъём жгута проводов двери (2 шт.).

  3. Подсоедините тягу внутреннего открывания передней двери к внутренней ручке левой передней двери в сборе.

  4. Подсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).

  5. Шаг 5

    Установите облицовку левой передней двери в сборе.

  6. Установите крепёжные винты облицовки левой передней двери в сборе (4 шт.).Q2734816F38Саморез с большой полукруглой крестообразной головкой Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные винты облицовки левой передней двери в сборе (4 ш…1.5±0.5 Н·м
