Модуль-контроллер правой задней двери
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже и монтаже модуля-контроллера правой задней двери обращайтесь с ним аккуратно, не допускайте ударов и падений контроллера в сборе, чтобы не повредить электронные компоненты внутри контроллера в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Заглушка внутренней ручки правой передней двери
- облицовка подлокотника правой задней двери в сборе
- Демонтаж/монтаж узла декоративной панели правой задней двери
Снятие 2 шагов
-

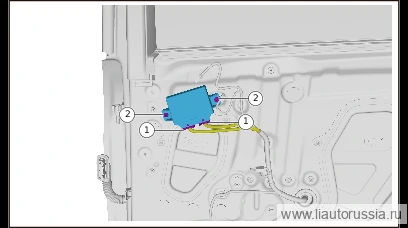

Отсоедините разъём жгута проводов модуля-контроллера правой задней двери (2 шт.).
-
Выверните крепёжные винты модуля-контроллера правой задней двери (2 шт.), снимите модуль-контроллер правой задней двери.
🔧 крестовая отвёртка
Установка 2 шагов
-
Установите модуль-контроллер правой задней двери, установите крепёжные винты модуля-контроллера правой задней двери (2 шт.). Q2734816F36 Самонарезающий винт с крестообразным шлицем и полукруглой головкой Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F36 -
Подсоедините разъём жгута проводов модуля-контроллера правой задней двери (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите модуль-контроллер правой задней двери, установите крепёжные… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены блока управления правой задней дверью
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Самообучение функции защиты от защемления стекла
