Контроллер модуля правой передней двери
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При снятии и установке контроллера модуля правой передней двери обращайтесь с ним осторожно, не допускайте ударов и падения контроллера в сборе во избежание повреждения электронных компонентов внутри контроллера в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
- Заглушка внутренней ручки правой передней двери
- Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
- Снятие/установка узла облицовочной панели правой передней двери
Снятие 2 шагов
-

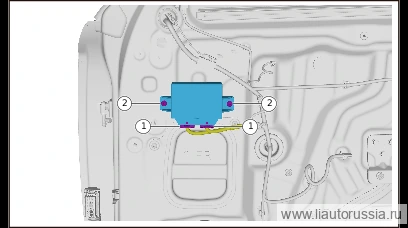

Отсоедините разъём жгута проводов контроллера модуля правой передней двери (2 шт.).
-
Выверните крепёжные винты контроллера модуля правой передней двери (2 шт.), снимите контроллер модуля правой передней двери.
🔧 крестовая отвёртка
Установка 2 шагов
-
Установите контроллер модуля правой передней двери, установите крепёжные винты контроллера модуля правой передней двери (2 шт.). Q2734816F36 Самонарезающий винт с полукруглой головкой и крестообразным шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F36 -
Подсоедините разъём жгута проводов контроллера модуля правой передней двери (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите контроллер модуля правой передней двери, установите крепёжн… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены блока управления правой передней двери
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Самообучение функции защиты от защемления стекла
