Жгут заземления DCDC в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.

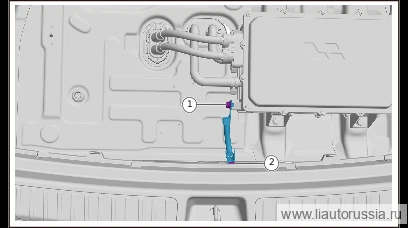

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
Снятие 2 шагов
-
Выверните крепёжный болт (1 шт.) жгута провода массы DCDC в сборе, отсоедините жгут провода массы DCDC в сборе от высоковольтного блока зарядки и распределения питания в сборе.
🔧 головка Примечание: Q1860816F70 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой деталью 10 ммQ1860816F70одноразовая деталь -
Выверните крепёжный болт жгута заземления DCDC в сборе (1 шт.), снимите жгут заземления DCDC в сборе.
🔧 головка Примечание: M01-89146820 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новыми деталями 13 ммM01-89146820одноразовая деталь
Установка 2 шагов
-
Установите жгут проводов массы DCDC в сборе, установите крепёжный болт жгута проводов массы DCDC в сборе (1 шт.). M01-89146820 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 Головка Внимание: M01-89146820 Комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 13 ммM01-89146820одноразовая деталь -
Подсоедините жгут провода массы DCDC в сборе к высоковольтному блоку зарядки и распределения питания в сборе, установите крепёжный болт (1 шт.) жгута провода массы DCDC в сборе. Q1860816F70 болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Примечание: Q1860816F70 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой деталью 10 ммQ1860816F70одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите жгут проводов массы DCDC в сборе, установите крепёжный болт… | 23±2 Н·м |
| Подсоедините жгут провода массы DCDC в сборе к высоковольтному блоку з… | 23±2 Н·м |
