Жгут проводов заднего бампера в сборе
Низковольтные жгуты · Li L7 2022–2023 · стр. 2062–2063 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до касания земли.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выход из режима подъёмника» — система автоматически произведёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
- После завершения установки с помощью пластиковой лопатки отогните кромку уплотнителя дверного проёма и прижмите её снаружи заднего бампера в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- защитная панель левого заднего комбинированного фонаря
- защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 2 шагов
-

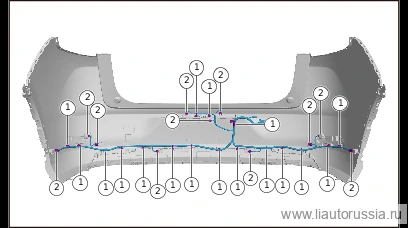

Отсоедините разъём жгута проводов заднего бампера в сборе (11 шт.).
-
Отсоедините фиксатор (17 шт.) жгута проводов заднего бампера в сборе, снимите жгут проводов заднего бампера в сборе.
Установка 2 шагов
-
Установите жгут проводов заднего бампера в сборе, установите фиксатор жгута проводов заднего бампера в сборе (17 шт.).
-
Подсоедините разъём (11 шт.) жгута проводов заднего бампера в сборе.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
